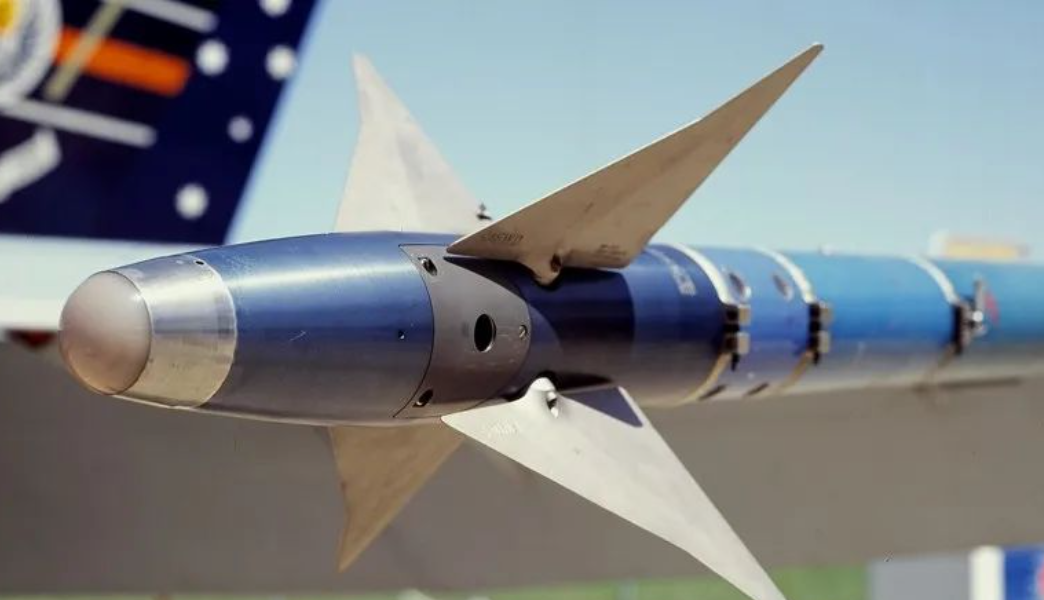

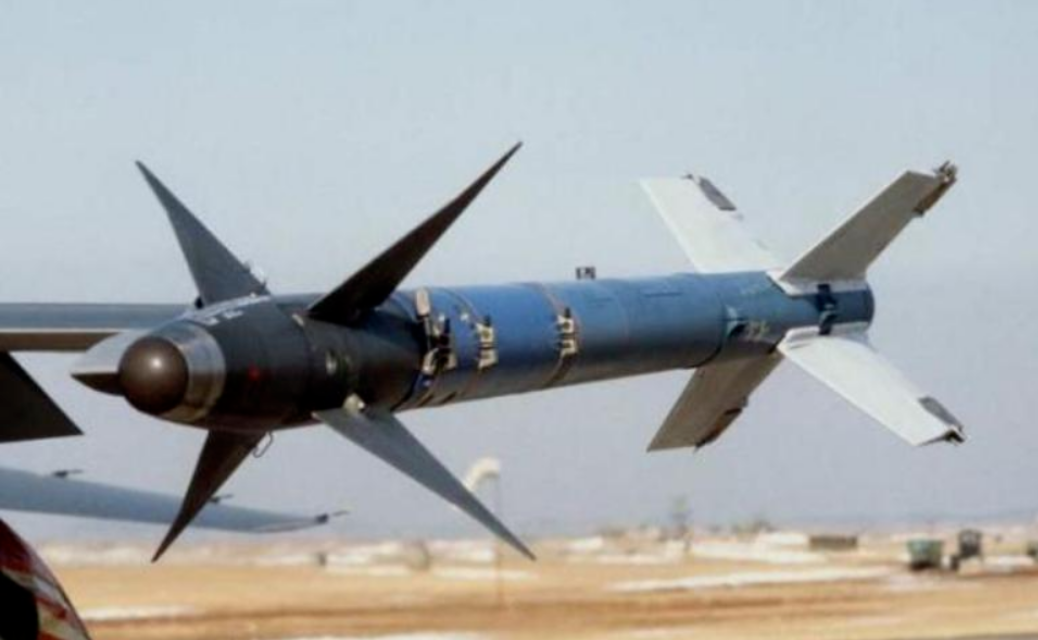

AIM-9M連體導引頭

飛機本身既反射來自太陽的紅外，又從它是熱部件，尤其是加力燃燒室噴嘴。排氣羽流 溫度曲線通過相等區域表示截面 溫度，上半部分點燃加力燃燒室，下半部分干燥 推力。加力燃燒的較低溫度（cca 100 度）曲線 模式延伸到飛機后方 100 米以上的距離。渦輪噴氣發動機在干推力下的羽流比這更窄、更熱 用于渦輪風扇，將冷旁路空氣與渦輪排氣混合氣體。

盡管設計師努力對現代軍用飛機進行設計，防止紅外輻射，但是風機依然是豐富的紅外能量來源。主要熱源是 推進，由于噴氣發動機的效率遠低于100%，因此 大量的能量被用于發熱浪費掉。

噴氣式飛機中最強烈的紅外源是排氣管 （加力燃燒室關閉）。典型廢氣溫度 （EGT） 渦輪噴氣發動機，即J79，大約是950攝氏度，較新的發動機如F100 EGT在1300攝氏度左右。因此，最高強度是 波長約為 2 至 3 微米（對于面向物理的， 排氣管被建模為黑體，或者更確切地說是灰體散熱器）。

離開排氣管的廢氣形成羽流，因為它們 展開和冷卻。在干推力下，排氣管是最強的散熱器， 羽流較冷，特別是在高旁路的情況下 渦輪噴氣發動機（F404）或渦輪風扇（F100），其中渦輪排氣 氣體與來自風扇的旁路空氣混合。羽流形狀和溫度隨發動機和運行情況而變化 條件，圖 2。說明了 渦輪風扇點燃加力燃燒室會導致進一步的紅外輻射，在 事實上，排氣羽流，大約 2000 攝氏度，然后主導 飛機的 簽名，比尾管更熱，物理上更大。（注：在速度超過2.5M時，羽流輻射將由于 降低發動機整體壓力比）。

除了排氣管/羽流排放外，發動機發熱部分例如加力燃燒室噴嘴的外部，也輻射。高速 飛行會加熱飛機的蒙皮，發動機通常會加熱 向上 機身的一部分.

另一個排放源是反射陽光/紅外線， 傳統涂料顯然反射率約為60%，盡管較新的 低紅外灰度（美國海軍F-14，F(xiàn)-4，F(xiàn)-18等）反射約5%至15%。拋光的頂篷也可能反射足夠的能量被紅外導彈鎖定。

從實用的角度來看，飛機的熱輻射是不可能消除的，最好的要求是 減少。渦輪風扇的使用降低了整體EGT的可能，機身的一部分可用于屏蔽排氣，因為 在 A-10，尾部表面屏蔽了相對涼爽的 TF34 的排氣（注意：發動機的位置使其 不可能用肩部發射的 SAM（例如 SA-7）鎖定， 直到飛機覆蓋了相對較遠的距離，假設 這 飛機經過發射場。） 使用低反射率 油漆和平坦的頂篷可以有一些用處。

大氣傳播 紅外輻射

大氣基本上影響三種不同的紅外能量 方式 - 吸收，散射和閃爍。紅外波長的光子主要被大氣吸收 二氧化碳和水分子，近紅外中最重要的窗口集中在1.6 微米、2.2微米和3.75微米，最后一個是 最寬約1微米，海拔5000米，水位低 蒸汽濃度允許在范圍內高達95%的透射率 CCA 30公里（16.5海里）。如果水蒸氣濃度增加， 散射變得明顯。當波長 IR的大小與散射粒子相當。云和 霧含有大約 1 微米大小的液滴 - 這導致 在大部分紅外波段的透射率極低。

另一方面，雨滴要大得多，與 看似令人驚訝的結果是，通過雨水的紅外傳輸是 好多了。雨水容易使系統退化 性能 但仍允許其運行（在 1.8 公里/1 NMI 透射率為 光 雨是CCA 90%，大雨是CCA 65%）。大氣的局部變化 折射的 由溫度變化引起的指數（例如可觀察到的閃爍 在加熱良好的瀝青路上的遠處圖像）。這種效果不是 對于制導系統尤其重要，因為 隨著武器的接近，目標的位置變得越來越小目標，一旦目標的角度尺寸大于 大小位置的明顯變化，可以忽略不計。

大氣的影響可以概括為降低 目標在一定距離內的強度，并引入小 遠距離位置誤差。這兩種效果基本上是有作用的 自 限制制導系統可以檢測、跟蹤的最大范圍 和 鎖定目標。

熱尋的導彈

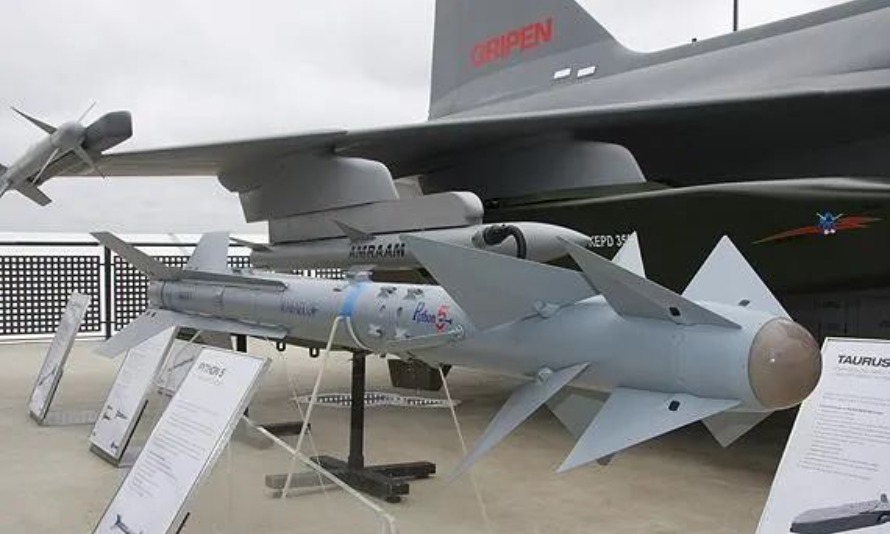

飛機作為紅外能量的內在來源，對于獲取紅外特征相對簡單、準確的短程導彈制導。飛機作為目標，本身發出了紅外制導導彈所需的檢測和引導所需的所有能量，因此紅外制導導彈不需要復雜和繁瑣的工作，及火控控制和照射雷達。作為一個相對簡單的系統， 武器可能更小更輕，紅外制導導彈非常適合作為混戰武器，補充大炮的作用。在此類武器的廣泛使用中，例如 AIM-9J/L 和 F-16， R.550 Magic/Mirage III/F1或以色列的Rafael Shafrir。

導彈可以分為三個系統：制導和控制，彈頭和推進器，全部安裝在 機體內。推進通常由燃燒的固體推進劑火箭提供 秒量級的時間。此類武器的彈頭通常很小， 因為假設導彈將在目標上引爆或 在其中，彈頭通常是高爆炸/破片類型。大多數武器采用近距離和沖擊引信的組合。

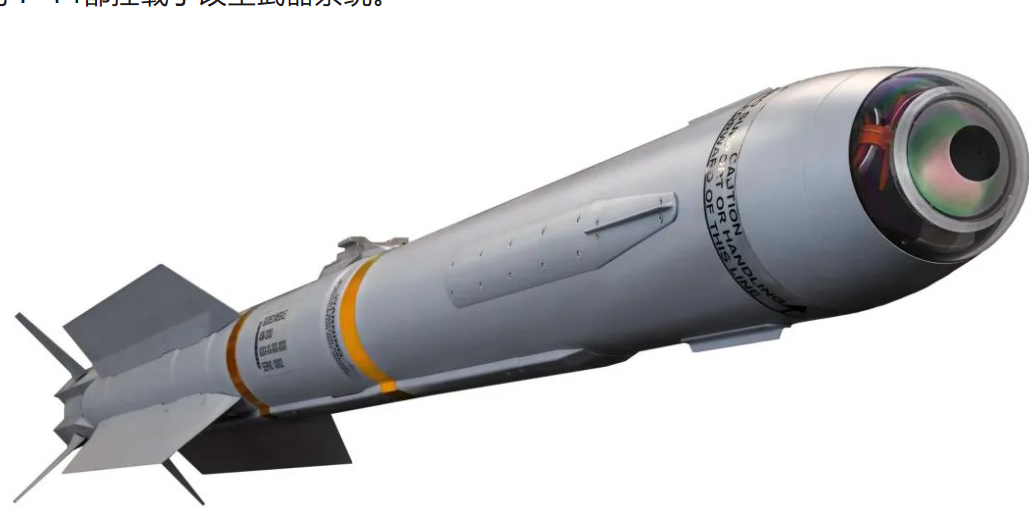

導彈的制導和控制系統占據了它的 鼻子部分，引導感應目標的位置和問題 命令控制部分中的伺服器，然后驅動 控制面以實現所需的飛行路徑校正。大多數作戰紅外制導導彈采用鴨翼控制 表面/尾部穩定器配置，采用的鴨翼類型 通常背叛了設計過程中的特別強調，例如 R.550 鴨翼前部的穩定鰭片用于防止 在高迎角下失速。

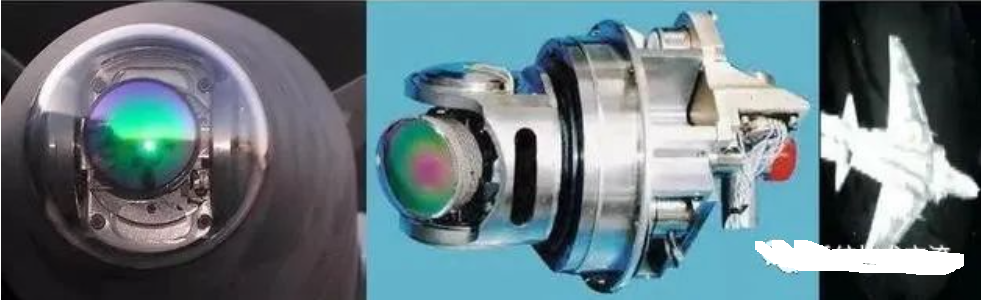

制導系統本身通常由 武器機頭的窗口/過濾器組件，用于選擇 只有特定波長的紅外，然后進入光學器件 調制系統，標線或斬波器，可實現檢測器 元件接收來自目標的紅外輻射，同時濾除雜波。檢測器的輸出由信號檢測處理 將攜帶信息的目標位置，然后計算機采用比例導航來 生成引導命令。

紅外濾光片

濾光片是一種裝置，通過某些特定的 機制，允許傳輸某些波長，而 壓制他人。使用過濾器的主要原因 制導系統是抑制背景紅外輻射的必要條件， 如反射的太陽能，或來自地球的熱輻射 表面并使引導能夠區分各種部件目標。

這些應用中使用的濾光片分為兩種 廣泛 分組、吸收濾光片和干涉濾光片。吸收 濾波器的特點是帶寬寬（傳輸寬度 樂隊） 并且通常用于抑制大面積區域，通常是陽光。干涉濾光片可以設計為極窄的帶寬 （小于波段中心波長的0.1）并且良好 透射率，它們具有反射不需要的進一步優勢 能量而不是吸收它。

在這種情況下利用的物理現象是 干涉，當我們向它自己的波中添加波時發生的一種效應反射?？紤]一系列透明材料層， 具有交替折射率的層。如果我們通過光波 通過這些層，它將部分反映在每個接口上 層之間，交替界面反射進相和異相?，F(xiàn)在 如果波的波長比厚度長四倍 之 層，發生了一件有趣的事情，即來自 連續的接口都是同相的，導致非常高 該波長的反射率。過濾器采用不同的層 厚度，以達到一定程度的反射率，特別是 波長。

精確的過濾器使用多達一百層，每個層都必須有 非常精確定義的厚度（對于小于 1 微米的 IR），在 以滿足帶傳輸規范。

光調制器

可能是導彈制導系統是它的光學調制器或標線。它 執行兩項極其重要的任務，為系統提供 定向目標信息與抑制背景紅外輻射， 原則上，標線是一種具有特定 其表面上不透明和透明區域的圖案。

在操作中，標線放置在濾光片/光學器件之間 和探測器，它相對于光學器件的運動導致探測器上的紅外入射，使 電子設備處理探測器的輸出以分離以下信息 來自背景圖像（通常是陽光照射的云）的目標方向。

圖 3A 說明了一個簡單的旋轉標線 背景抑制?？紤]標線以 恒定速率，然后可視化它經過其字段中的圖像 之 視圖， 斬波動作將導致不同的檢測器輸出 點目標和云。對應于 目標（我們假設目標足夠遠，可以被視為 點 源）可以很容易地與紋波脈沖分離 通過電子濾波（窄帶通）對應于云 在脈沖頻率下進行濾波），從而使所需的 目標和云之間的區別。

圖 3B 說明了為結果配置的標線 之 目標的方向。再次考慮恒定的旋轉速率 并將其越過目標。每次旋轉時都會產生脈沖 的標線，然而脈沖開始的瞬間 取決于目標的角度位置。時間滯后或領先 脈沖或相位攜帶有關目標角度的信息 位置，這些信息可以通過簡單的電子手段提取。

圖3中的第三個標線。結合了的功能 標線 A 和 B，提供方向信息和背景。上半部分由不透明的扇形組成 段，下半部分是半透明的，透射率等于 到上半部分的平均透射率。當分段的一半 越過目標，輸出將包含一系列脈沖和 一些不同的輸出由背面給出，當半透明時 部分通過 -目標 輸出對應于平均值 目標和背景的亮度。輸出類似于 B， 但脈沖脈沖而不是單個脈沖。

通過電子過濾掉這些突發，我們可以分離 目標信息來自雜波，突發的階段產生 角度方向。目標的徑向距離可以通過以下方式找到 檢查脈沖的振幅，作為 標線上的目標是圓而不是點。的寬度 標線上的線段小于圓的直徑，如果 圓圈靠近標線邊緣 大量光線通過 通過 如果它靠近中心，則通過的很少，導致觀察到的 振幅變化。了解 的角度分量和徑向分量 這 目標的方向，我們可以很容易地找到 X 和 Y 分量 相對于導彈的控制軸，計算機可以找到 目標攔截所需的控制偏轉。可能很明顯 對于許多讀者來說，該系統無法提供目標方向 如果光罩軸（導彈軸）直接指向的信息 目標，實際操作系統采用復雜的機械 用于光學元件和標線旋轉和章動的系統 避免。

使用的標線模式也相當復雜，必須 要非常準確。確定目標方向的另一種方法 將涉及一系列探測器元件，但是電子設備 將目標與雜亂分開所需的內容將大大增加 更多 復雜。

紅外探測器

探測器是一種將紅外能量轉換為一些 電信號，然后由導彈的 電子學。作為器件，探測器包括一塊半導體材料 （光敏元件），帶抗反射和/或濾光片 涂料 和一個反射器，它通過反射任何 IR 來提高靈敏度 可能已經通過探測器回到其中。

使用的探測器元件的兩種主要類型是 光電導和光伏，前者改變其電 電阻在點亮?xí)r，后者產生輸出電壓 照明。深入了解負責這些的機制 效果超出了這種治療的范圍，但一些理解可能會 從下面看固體物理學中獲得。

量子物理學的基本結論之一是， 繞原子運行的電子可能只有某些離散 能量 與給定軌道相對應的能量以外的能量 禁止。如果我們檢查多電子的電子結構 原子，我們發現占據最外層軌道的電子是 最容易通過某種外力從原子中去除。如果我們?nèi)缓?拿 大量的這些原子并開始將它們一起移動， 軌道開始相互干擾，結果是 以前明確定義的能級開始涂抹，導致 形成能量帶而不是大量 原子。

最上面的兩個層次，即所謂的價帶和 導帶是最令人感興趣的。電阻 一個 材料取決于材料中自由電子的數量， 自由電子越多，電阻越低。在能源方面 樂隊 電子必須從下價帶躍遷到上價帶 導帶，然后才能作為自由導帶 電子。兩個波段之間的能量差稱為 能隙（Eg），下頻帶的電子必須至少接收 這個能量向上過渡并變得自由傳導。發生這種情況的一種方式是當電子吸收光子時 之 能量hf大于Eg的輻射。

這基本上是探測器中使用的效果。能量 所用半導體材料的間隙通常小于1 電子伏特，接近紅外光子的能量 波長短于10微米。進入 探測器與電子碰撞，使它們變得自由和 改變探測器的電氣特性。然而探測器 必須冷卻到-200°C左右，否則熱量 振動原子的能量將釋放足夠的電子來淹沒 檢測到的 IR 的影響。冷卻由封閉式提供 回路低溫冰箱，焦耳湯普森氣體膨脹 冰箱或由熱電冰箱（早期的AIM-9J）， 可用溫度越低，靈敏度越高 探測器。

探測器材料的選擇取決于所需的 給定波長下的靈敏度，由溫度 目標。使用的大部分材料都屬于硒化物， 銻化物和碲化物，典型的紅外敏感材料是 碲化鎘汞（HgCdTe）或銻化銦（InSb）。

早期的制導系統因缺乏 可在 2.5 微米波段工作的探測器材料 - AS 結果武器很容易被強烈的陽光、云層迷惑 邊緣或耀斑，如果正面向目標發射時無效， 因為他們寧愿引導羽流而不是飛機。后 系統在更方便的 4 微米波段運行，該波段落下 進入合理的透射窗口和背景紅外的區域 相當?shù)汀?/span>

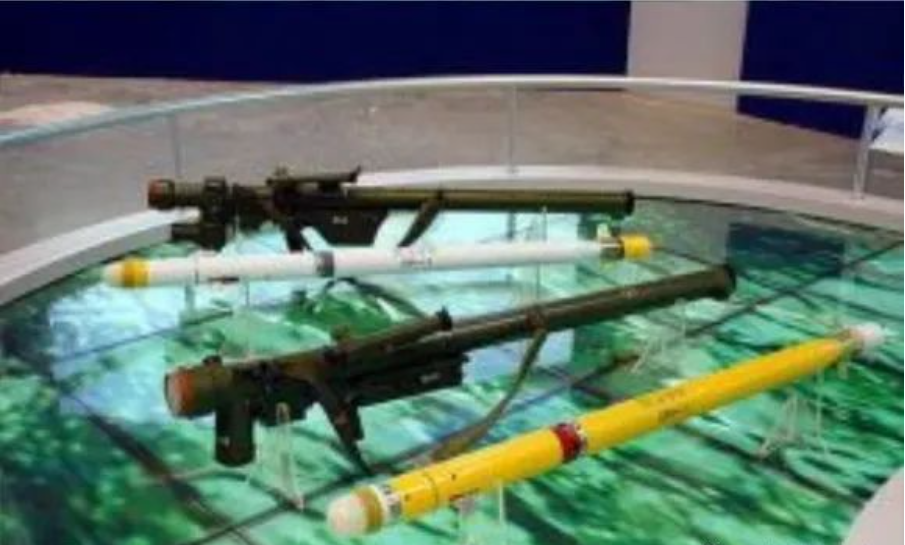

GD毒刺等新武器采用組合紅外線 和紫外波段傳感器（開機自檢導引頭），這使導引頭能夠 不過，區分目標和對策，例如耀斑 它能夠處理紅外干擾系統，例如閃爍的紅外信標 （銫燈）可能會受到質疑。（延伸閱讀：Hudson R.D. - 紅外系統工程，陶氏R.B.-高級基礎 導彈）。

熱尋求導彈制導是，經過二十五多次 使用，新技術擴大發布 每一代新產品的包絡和擴展范圍的武器。一些 電子學的發展（考慮最近制造的30 x 30 單個安裝芯片上的 HgCdTe 元素陣列）可能導致 未來武器的完全不同的配置， 對于改進是非常大的。
